污水厌氧处理工艺之流化床、膨胀床简介

本篇内容主要讲解厌氧膨胀床与厌氧流化床。



01、厌氧膨胀床与厌氧流化床工艺定义及特点



厌氧膨胀床和厌氧流化床是应用固体流态化技术的厌氧生物反应器,和固定床相比较,厌氧膨胀床和厌氧流化床具备处理效率高、有机负荷大、占地省的优点,并且可以避免厌氧生物滤池易堵塞的难题。另外厌氧膨胀床和厌氧流化床不另设泥水分离设备,因为其本身自带三相分离器,这点和uasb相似。

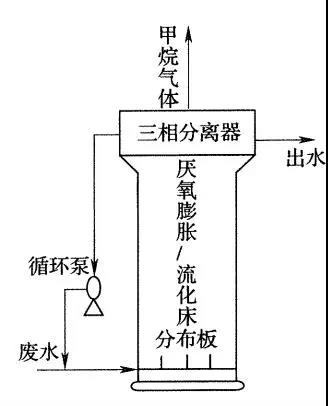

▲厌氧膨胀床/流化床构造示意图



厌氧膨胀床和厌氧流化床的区别在于采用的水流上升速度不同,因而生物填料在床中的膨胀率不同。在膨胀床系统中,一般采用较小的上升流速,使床的膨胀率在10%~20%之间,在该条件下,填料在水中处于部分流化状态,而流化床填料颗粒膨胀率达到20%~70%,甚至高达100%。

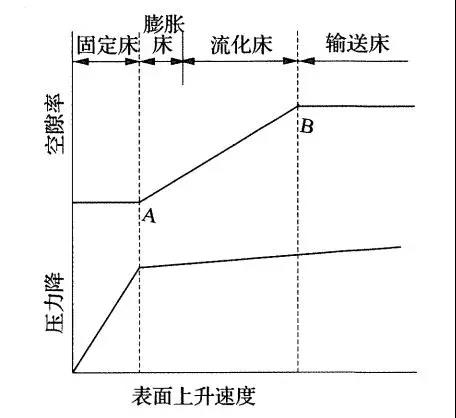

▲理想流态化上升流速和床的特性关系



厌氧流化床和厌氧膨胀床的反应器形式和运行方式基本相同,填料种类也相同,只不过流化床的填料颗粒尺寸比流化床颗粒尺寸更小,所以其填料比表面积更大,也是其能够流化的关在所在。



02、厌氧流化床和膨胀床重要概念说明



对于厌氧流化床和膨胀床工艺设计计算来说,有5个概念需要注意,分别如下所示。



1.空床停留时间:污废水在生物滤池滤料层所占容积的水力停留时间,单位为h;



2.水力停留时间:填装滤料后,污废水通过生物滤池滤料层的实际平均接触停留时间,单位为h。实际上一个是没有填装滤料的停留时间,一个是填装滤料后的停留时间;



3.临界流速:膨胀率为5%时的空床流速;



4.极限流速:由流态化变为输送态时的流速;



5.回流比:回流水量和废水设计流量的比值,流化床回流比较大,膨胀床回流比较小。



03、相关设计计算公式总结



知道这5个概念的定义后,就可以设计反应器的各项参数,但是对于注册考试来说,最重要的几个公式如下所示:



(1)有效容积:



(2)反应器截面积:





关于厌氧流化床和厌氧膨胀床的设计计算,有一个历年案例题目还没有涉及到的考点,就是求最小回流比问题,假如真的碰到此类问题,基本按照以下套路进行计算即可:



1.先求有效容积v;



2.按照公式(q+qr)/a≥vf;



3.按照公式q+qr≥a▪vf=v;



4.可以推出qr=v-q;



5.可以推出r=qr/q。



04、本节总结



本节主要讲解厌氧流化床和膨胀床工艺,需要掌握的知识点有以下几点:



1.厌氧流化床和膨胀床的联系与区别:填料尺寸、回流比不一样,其余相差无几;



2.厌氧流化床和膨胀床工艺设计计算5个重要概念:空床停留时间、水力停留时间、临界流速、极限流速、回流比



3.关于厌氧流化床和厌氧膨胀床,求最小回流比问题的解题套路。



来源:工程师大胖
